Marcas de Transformadores

Que es un transformador?

Es aquel dispositivo capaz de modificar alguna característica de la energía eléctrica y su principio estructural en dos bobinas con dos o más devanados o arrollamientos alrededor de un centro común llamado núcleo. El núcleo es el elemento encargado de acoplar magnéticamente loa arrollamientos de las bobinas primaria y secundaria del transformador. Esta construido superponiendo numerosas chapas de aleación acero – silicio, fin de reducir las perdidas por histéresis magnética y aumentar la resistividad del acero. Su espesor suele oscilar entre 0,30 y 0,50 mm. La forma más sencilla de construir el núcleo de un transformador es la que consta de tres columnas, las cuales se cierra por las partes superior e inferior con otras dos piezas llamadas yugo o culata.

Con el fin de facilitar la refrigeración del transformador los núcleos disponen de unos canales en su estructura que sirven para que circule el aceite de refrigeración. En los transformadores trifásicos, los núcleos se disponen en tres columnas unidas a sus respectivos yugos superior e inferior.

Los transformadores tienen la capacidad de transformar el voltaje y la corriente a niveles más altos o más bajos. No crean por supuesto, la energía a partir de la nada; por lo tanto, si un transformador aumenta el voltaje de una señal, reduce su corriente; y si reduce el voltaje de la señal, eleva la corriente. En otras palabras, la energía que fluye a través de un transformador, no puede ser superior a la energía que haya entrado en él.


Marcas de transformadores

-Electromediciones KAINOS S.A
Transformador de intensidad TMA PD1
Serie AC/DC
Primario bobinado; Con terminales
Secundario 4...20 mA
Rangos: 1,5 y 10 A

Características principales:
• Frecuencia nominal: 50 Hz
• Alimentación auxiliar : 20...30 V DC
• Tensión máxima de servicio: 1,2 kV
• Grado de protección: IP30
• Condiciones de uso:
o Tempertura ambiente: -20 ºC...+50 ºC
o Máxima temperatura del primario: +70 ºC
o Humedad relativa máxima: 80%





SCHNEIDER ELECTRIC S.A

Transformadores tipo seco moldeados en resina de 160 kVA a 15 MVA, hasta 36 kV

Descripción
Hasta 36kV
Hasta 12 MVA

OPCIONES

Envolvente metálica IP 31 IK7
Terminales con canalización eléctrica prefabricada (CANALIS)
Ventilación forzada
Bornas enchufables

GARANTÍA

Extensión de garantía hasta 5 años

Beneficios
El transformador seco Trihal está compuesto por bobinados de media tensión tratados con Alúmina Trihidratada, constituye un modelo, mundialmente reconocido, de seguridad y fiabilidad por sus excepcionales cualidades frente a las variaciones de temperatura extremas (choque térmico). A esta notable endurancia hay que añadir su capacidad de resistencia a las fuertes tasas de condensación y polución industrial (C2, E2).
El transformador Trihal soporta extraordinariamente las variaciones de carga, los cortocircuitos y las sobretensiones.
La Alúmina Trihidratada, con sus elevadas propiedades ignifugantes, les confiere un comportamiento al fuego excepcional (F1), con una autoextinguibilidad inmediata en ausencia de productos tóxicos, que garantizan la seguridad de las personas y los bienes.






CROVISA S.A
Transformadores Convencionales
Disponemos de un amplio stock de transformadores estándar con la finalidad de dar a nuestros clientes un servicio eficiente y rápido. También fabricamos bajo demanda toda clase de transformadores, adaptándonos a las necesidades técnicas y mecánicas de cada cliente. (ver transf. especiales).


Características generales
Diseñados para 40 C de temperatura ambiente (T40/E)

Tolerancia de tensiones secundarias 5%

Impregnado con barniz epoxy clase F y secado al horno.

Verificación de los parametros eléctricos del 100% de la producción.

Para consultar nuestro catálogo puede seleccionar de esta lista el valor de tensión en DC que desea después de rectificar y filtrar. Si lo prefiere, puede guardar este catálogo en su disco duro (fichero en formato pdf por lo que necesitará tener instalado el programa Acrobat Reader) haciendo click sobre el enlace.


Hasta 6 V DC
6 V DC.
7,5 V DC.
9 V DC.
12 V DC.
Hasta 18 V DC.
Hasta 24 V DC.
Halógenas.
Para sonorización.

Biografía de Michael Faraday

Michael Faraday (Newington, 22 de septiembre de 1791 - Londres, 25 de agosto de 1867) fue un físico y químico británico que estudió el electromagnetismo y la electroquímica.

Fue discípulo del químico Humphry Davy, y ha sido conocido principalmente por su descubrimiento de la inducción electromagnética, que ha permitido la construcción de generadores y motores eléctricos, y de las leyes de la electrólisis, por lo que es considerado como el verdadero fundador del electromagnetismo y de la electroquímica.

En 1831 trazó el campo magnético alrededor de un conductor por el que circula una corriente eléctrica (ya descubierto por Oersted), y ese mismo año descubrió la inducción electromagnética, demostró la inducción de una corriente eléctrica por otra, e introdujo el concepto de líneas de fuerza, para representar los campos magnéticos. Durante este mismo periodo, investigó sobre la electrólisis y descubrió las dos leyes fundamentales que llevan su nombre:

La masa de sustancia liberada en una electrólisis es directamente proporcional a la cantidad de electricidad que ha pasado a través del electrólito masa = equivalente electroquímico, por la intensidad y por el tiempo (m = c I t)
Las masas de distintas sustancias liberadas por la misma cantidad de electricidad son directamente proporcionales a sus pesos equivalentes.
Con sus investigaciones se dio un paso fundamental en el desarrollo de la electricidad al establecer que el magnetismo produce electricidad a través del movimiento.

Se denomina faradio (F), en honor a Michael Faraday, a la unidad de capacidad eléctrica del SI de unidades. Se define como la capacidad de un conductor tal que cargado con una carga de un culombio, adquiere un potencial electrostático de un voltio. Su símbolo es F.[1]

Primeros años
Hijo de James Faraday, nació en un pueblo llamado Newington, en las afueras de Londres (Inglaterra), recibió escasa formación académica, entrando a los 13 años a trabajar de aprendiz con un encuadernador de Londres. Durante los 15 años que pasó allí leyó libros de temas científicos y realizó experimentos en el campo de la electricidad, desarrollando un agudo interés por la ciencia que ya no le abandonó. A pesar de ello prácticamente no sabía matemáticas, desconocía el cálculo diferencial pero en contrapartida tenía una habilidad innata para trazar gráficos.

Carrera científica
Realizó contribuciones en el campo de la electricidad. En 1821, después de que el químico danés Oersted descubriera el electromagnetismo, Faraday construyó dos aparatos para producir lo que el llamó rotación electromagnética, en realidad, un motor eléctrico. Diez años más tarde, en 1831, comenzó sus más famosos experimentos con los que descubrió la inducción electromagnética, experimentos que aún hoy día son la base de la moderna tecnología electromagnética.

Trabajando con la electricidad estática, demostró que la carga eléctrica se acumula en la superficie exterior del conductor eléctrico cargado, con independencia de lo que pudiera haber en su interior. Este efecto se emplea en el dispositivo denominado jaula de Faraday.

En reconocimiento a sus importantes contribuciones, la unidad de capacidad eléctrica se denomina faradio.

Bajo la dirección de Davy realizó sus primeras Investigaciones en el campo de la química. Un estudio sobre el cloro le llevó al descubrimiento de dos nuevos cloruros de carbono. También descubrió el benceno; investigó nuevas variedades de vidrio óptico y llevó a cabo con éxito una serie de experimentos de licuefacción de gases comunes.

Faraday entró en la Real Sociedad de Londres en 1824 y al año siguiente fue nombrado director del laboratorio de la Institución Real. En 1833 sucedió a Davy como profesor de química en esta Institución. Dos años más tarde le fue concedida una pensión vitalicia de 300 libras anuales.

En 1858 se le proporcionó una de las Casas de Gracia y Favor, de la reina Victoria, dónde murió nueve años más tarde, el 25 de agosto de 1867. Tiene una placa de homenaje en la Abadía de Westminster, cerca de la tumba de Isaac Newton, ya que rechazó ser enterrado allí, y está enterrado en la zona sandemania del Cementerio de Highgate, Londres, Inglaterra; ya que era ferviente miembro de la comunidad sandemania.

Los seis Principios de Faraday
De una obra de Isaac Watts titulada The Improvement of the Mind -La mejora de la mente-, leída a sus catorce años, Michael Faraday adquirió estos seis constantes principios de su disciplina científica:

Llevar siempre consigo un pequeño bloc con el fin de tomar notas en cualquier momento.
Mantener abundante correspondencia.
Tener colaboradores con el fin de intercambiar ideas.
Evitar las controversias.
Verificar todo lo que le decían.
No generalizar precipitadamente, hablar y escribir de la forma más precisa posible.

Inducción electromagnética

La inducción electromagnética libre, es el fenómeno que origina la producción de una fuerza electromotriz (f.e.m. o voltaje) en un medio o cuerpo expuesto a un campo magnético variable, o bien en un medio móvil respecto a un campo magnético estático. Es así que, cuando dicho cuerpo es un conductor, se produce una corriente inducida. Este fenómeno fue descubierto por Michael Faraday quién lo expresó indicando que la magnitud del voltaje inducido es proporcional a la variación del flujo magnético (Ley de Faraday).
Por otra parte, Heinrich Lenz comprobó que la corriente debida a la f.e.m. inducida se opone al cambio de flujo magnético, de forma tal que la corriente tiende a mantener el flujo. Esto es válido tanto para el caso en que la intensidad del flujo varíe, o que el cuerpo conductor se mueva respecto de él.

La inducción electromagnética es el principio fundamental sobre el cual operan transformadores, generadores, motores eléctricos, la vitrocerámica de inducción y la mayoría de las demás máquinas eléctricas.

Si se toma un conductor y se permite que atraviese un campo magnético cortando la líneas de fuerza, en el se genera una fuerza electromotriz originada por el movimiento relativo entre el conductor y el campo magnético(figura1)



Si se presenta una variación de velocidad y de dirección en el movimiento relativo del conductor de igual manera se presenta una variación en la fuerza electromotriz inducida a través del conductor .Al utilizar un instrumento que permita medir el paso de corriente y o, la diferencia de potencial, se podría observar el cambio de la intensidad de la fuerza electromotriz cada vez que el conductor corta las líneas del campo magnético (Figura 2).

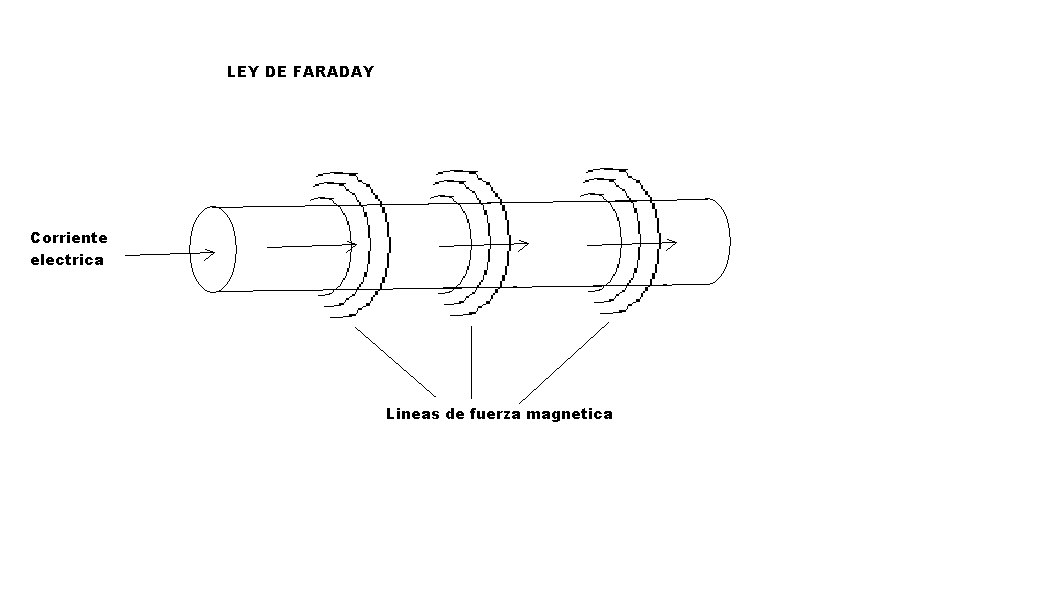

LEY DE FARADAY

En 1831 Michael Faraday brindó un aporte muy importante para el estudio de los campos magnéticos de los circuitos conocidos como la ley de inducción electromagnética de Faraday en donde se relaciona el voltaje de un conductor y el flujo magnético .El enunciado de esta ley reúne dos aspectos muy importantes :

1) El voltaje inducido en un conductor es directamente proporcional al índice de variación de un campo magnético

2) Todo conductor que atraviese un campo magnético y que varia con relación al tiempo en el se induce un voltaje



E= - N Δ Φ/ Δ t

Δ= Variación
Φ= flujo magnético
T= tiempo
